1. 引言

在競爭激烈的汽車與航空航天領域，仿真技術已成為產品研發不可或缺的環節。通過在設計階段驗證概念并優化性能，仿真平臺能有效縮短開發周期并降低物理樣機制作成本。

MODSIM（建模與仿真）作為達索系統3DEXPERIENCE平臺的核心解決方案，將CAD（計算機輔助設計）與CAE（計算機輔助工程）深度整合，為工程師提供從概念設計到虛擬驗證的完整工具鏈，實現產品開發流程的全面優化。

2. MODSIM技術解析

2.1 技術架構

MODSIM通過革命性的技術整合，在3DEXPERIENCE平臺上構建了統一的設計仿真環境。該方案深度融合CATIA建模技術與SIMULIA仿真引擎，實現幾何模型與仿真數據的雙向?qū)崟r(shí)聯動。

這種架構突破傳統"設計-仿真"的瀑布式流程，支持在單一數據源上進行多學科協作，有效消除部門間的數據孤島（詳見圖1）。

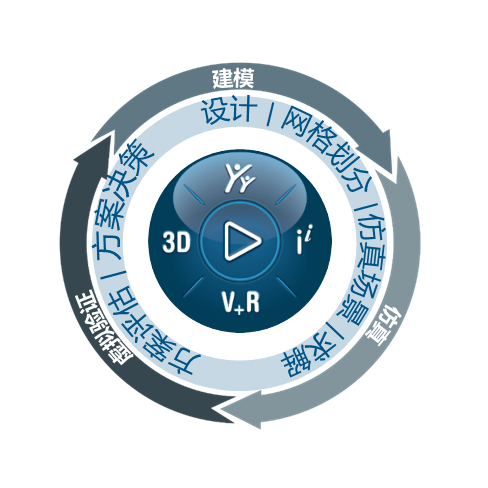

圖1：3DEXPERIENCE平臺中的MODSIM架構

2.2 核心功能特性

1. 深度集成：CATIA與SIMULIA原生融合

2. 早期驗證：概念階段即可進行功能仿真

3. 智能數據處理：自動幾何清理與參數傳遞

4. 敏捷迭代：CAD變更即時同步仿真模型

5. 統一數據源：多學科團隊共享基準模型

6. 云算力支持：HPC加速大規模仿真計算

7. 實時更新：支持設計參數的即時反饋

3. 仿真平臺選型關鍵指標

3.1 CAD系統兼容性

MODSIM與CATIA的原生兼容性保障設計數據無損傳遞，相較其他平臺減少90%的格式轉換工作。對于NX等第三方CAD系統，需評估數據接口的魯棒性。

3.2 仿真能力覆蓋度

MODSIM支持六大核心仿真場景：
● 結構力學分析
● 計算流體力學（CFD）
● 熱力學分析
● 電磁場模擬
● 多物理場耦合
● 系統級仿真

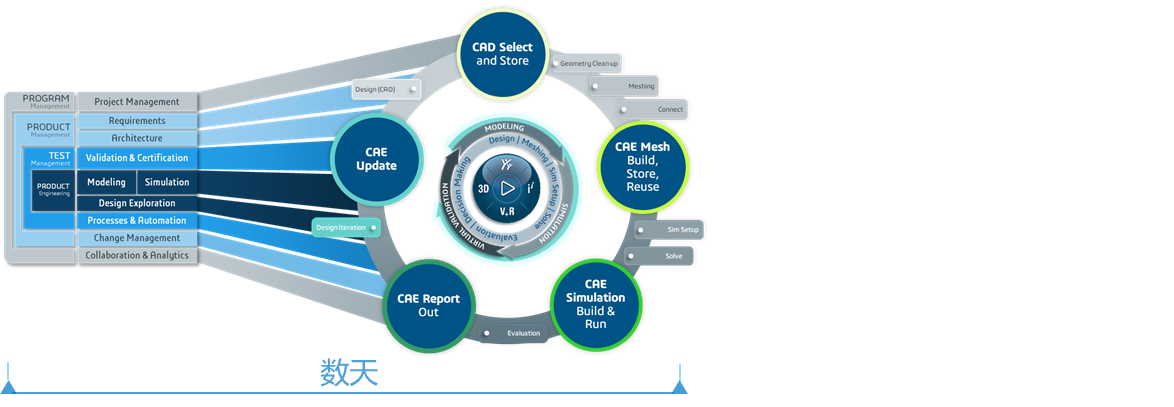

圖2：MODSIM設計-仿真一體化工作流

3.3 易用性評估

基于CATIA用戶界面開發，MODSIM顯著降低學習曲線。實測數據顯示，工程師平均3天即可掌握基礎仿真操作。

3.4 許可模式分析

MODSIM提供基于角色的靈活授權機制，支持按需訂閱模式。對比傳統買斷制，可降低企業30%的初期投入。

3.5 技術支持體系

達索系統全球技術支持網絡提供7×24小時響應，配套在線知識庫包含2000+技術文檔，并設有行業專屬專家團隊。

3.6 系統擴展能力

經空客A350項目驗證，MODSIM可處理超過500萬網格單元的超大型裝配體，支持200+節點并行計算。

3.7 協同開發支持

基于3DEXPERIENCE的協同環境，支持全球20+團隊同時訪問仿真數據，版本管理精度達0.01mm級別。

3.8 行業實證案例

在寶馬電動平臺開發中，MODSIM將碰撞仿真周期從14天縮短至36小時，整車減重達12%的同時滿足五星安全標準。

4. 行業解決方案

4.1 汽車工程應用
? 虛擬原型：減少70%物理樣機制作
? 輕量化設計：拓?fù)鋬?yōu)化實現材料效率最大化
? 安全驗證：C-NCAP工況全場景覆蓋
? 熱管理系統：電池包溫控精度提升40%

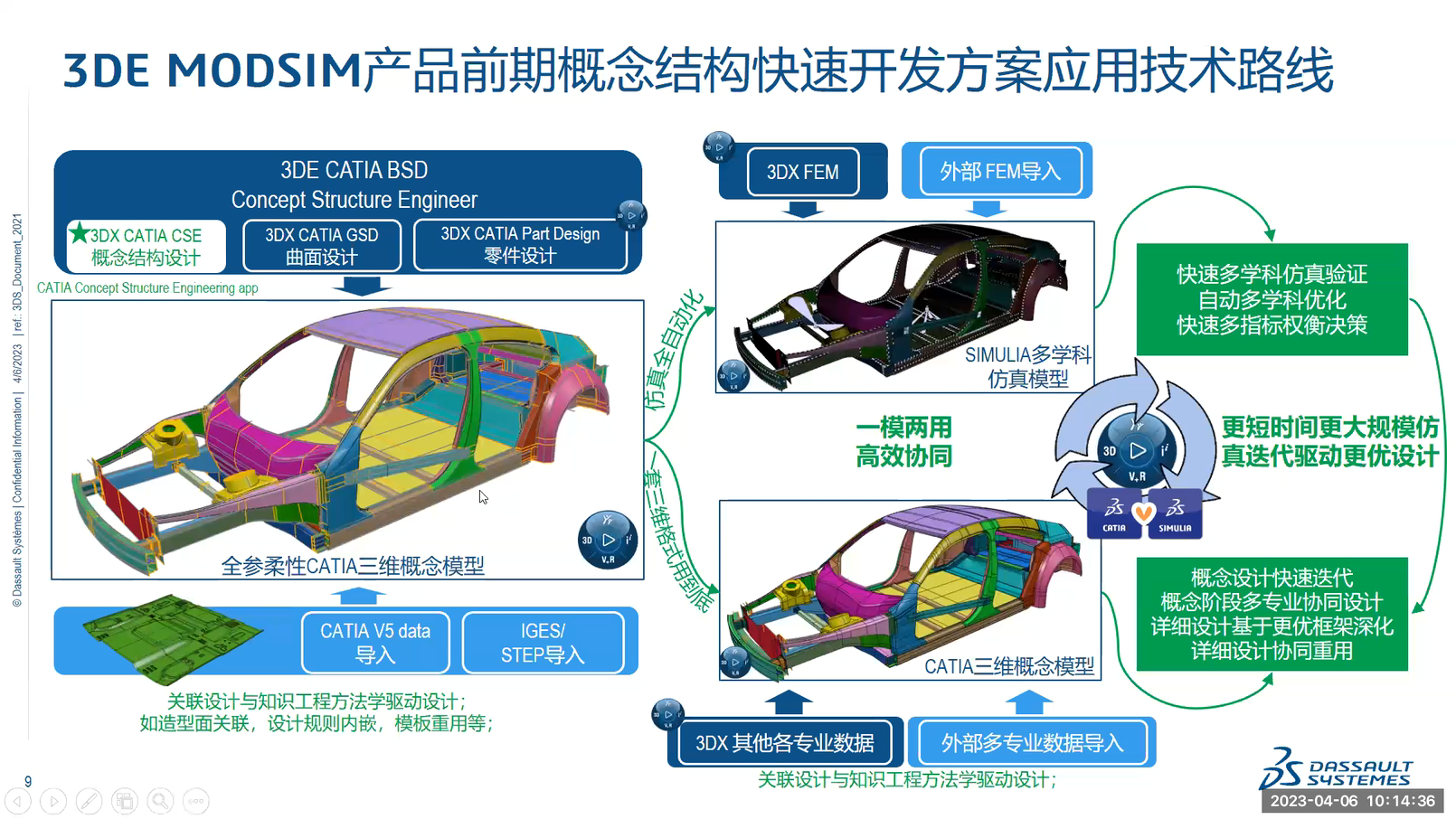

圖3：MODSIM汽車快速開發方案

4.2 航空航天應用
● 復合材料分析：層合板失效預測準確度達98%
● 氣動優化：翼型設計迭代效率提升5倍
● 推進系統：燃燒室流場仿真誤差<2%
● 熱防護系統：重返大氣層熱流模擬精度±3%
● 多場耦合：機翼顫振分析時間縮短80%

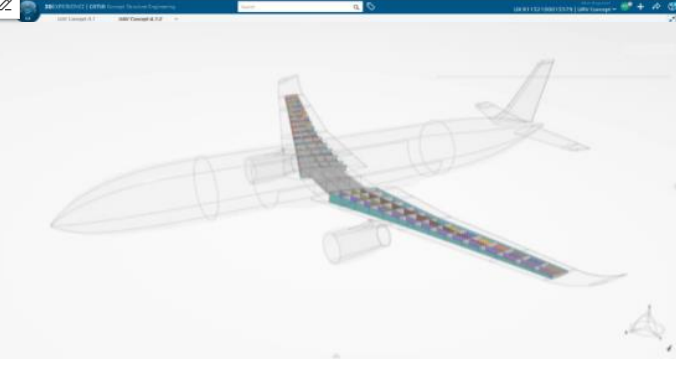

圖4：MODSIM飛機結構仿真案例

5. 主流平臺能力矩陣

四大仿真平臺深度對比表（?代表能力等級）

6. 實施路徑規劃

6.1 評估階段

? 建立技術需求矩陣（KANO模型）
? 執行系統兼容性測試（POC驗證）
? 對標行業標桿案例（Benchmark）
? 開展試點項目（3-6個月周期）

6.2 部署階段

● 分階段上線（設計→基礎仿真→多物理場）
● 角色化培訓體系（設計/仿真/管理）
● 構建內部專家團隊（認證工程師培養）
● 建立知識管理體系（企業專屬知識庫）

6.3 優化階段

? 每季度技術評估（ROI分析）
? 持續能力建設（年度培訓計劃）
? 最佳實踐提煉（案例白皮書）
? 用戶反饋閉環（問題跟蹤系統）

7. 總結建議

在數字化研發轉型背景下，MODSIM憑借其獨特的"設計即仿真"理念，正重塑汽車與航空領域的開發模式。該平臺不僅實現技術層面的工具整合，更帶來組織協同效率的質變提升。

建議企業在選型時重點關注：

1. CATIA生態的深度整合能力

2. 多學科仿真的一體化程度

3. 超大規模模型的處理性能

4. 行業專屬解決方案成熟度

5. 全生命周期成本效益比

對于已部署CATIA的企業，MODSIM的遷移成本最低可達傳統方案的1/5，是構建數字孿生體系的優選平臺。
