最近，廣州凱思軟件在深入制定 3D體驗平臺 中的 ModSim 解決方案時，發現它圍繞著三個核心支柱：設計、仿真 和 可視化。今天就來詳細聊聊這些工具如何幫助設計師、造型師以及仿真分析師在車輛設計與仿真工作中實現高效協作。

1. 設計工具：從2D到3D的無縫轉換

首先，設計師在 3DE平臺體驗環境 中可以使用一系列強大的工具，比如 Ktia Design。這些工具包括：

Natural Sketch：允許設計師從2D草圖開始，進行創意構思。設計師可以將2D靈感導入平臺，然后進行比例研究、人體工程學分析以及包裝設計。

圖1 2D Natural Sketch

Imagine & Shape：這是一個細分建模工具，設計師可以通過“推拉”和“變形”來快速生成3D表面模型。它的優勢在于生成的表面非常接近Class A曲面，減少了后續精細處理的工作量。

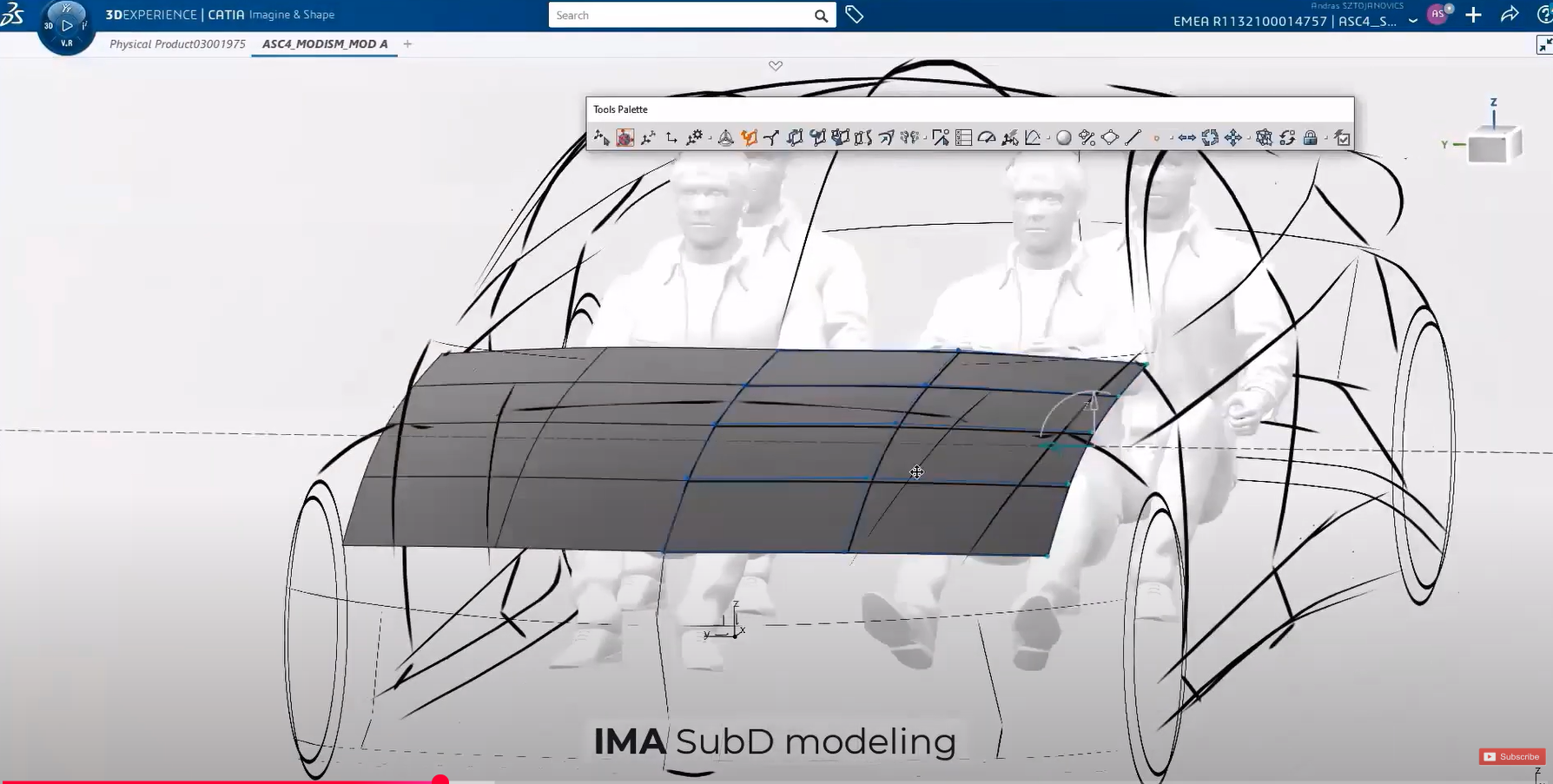

圖2 IMA SubD modeling

2. 從掃描到3D建模：無縫銜接

如果你是從實物模型（如黏土模型）開始設計，平臺還提供了強大的掃描數據處理工具。設計師可以將掃描數據導入，實時進行3D表面建模，并通過 實時截面 功能確保數字模型與實物模型高度一致。

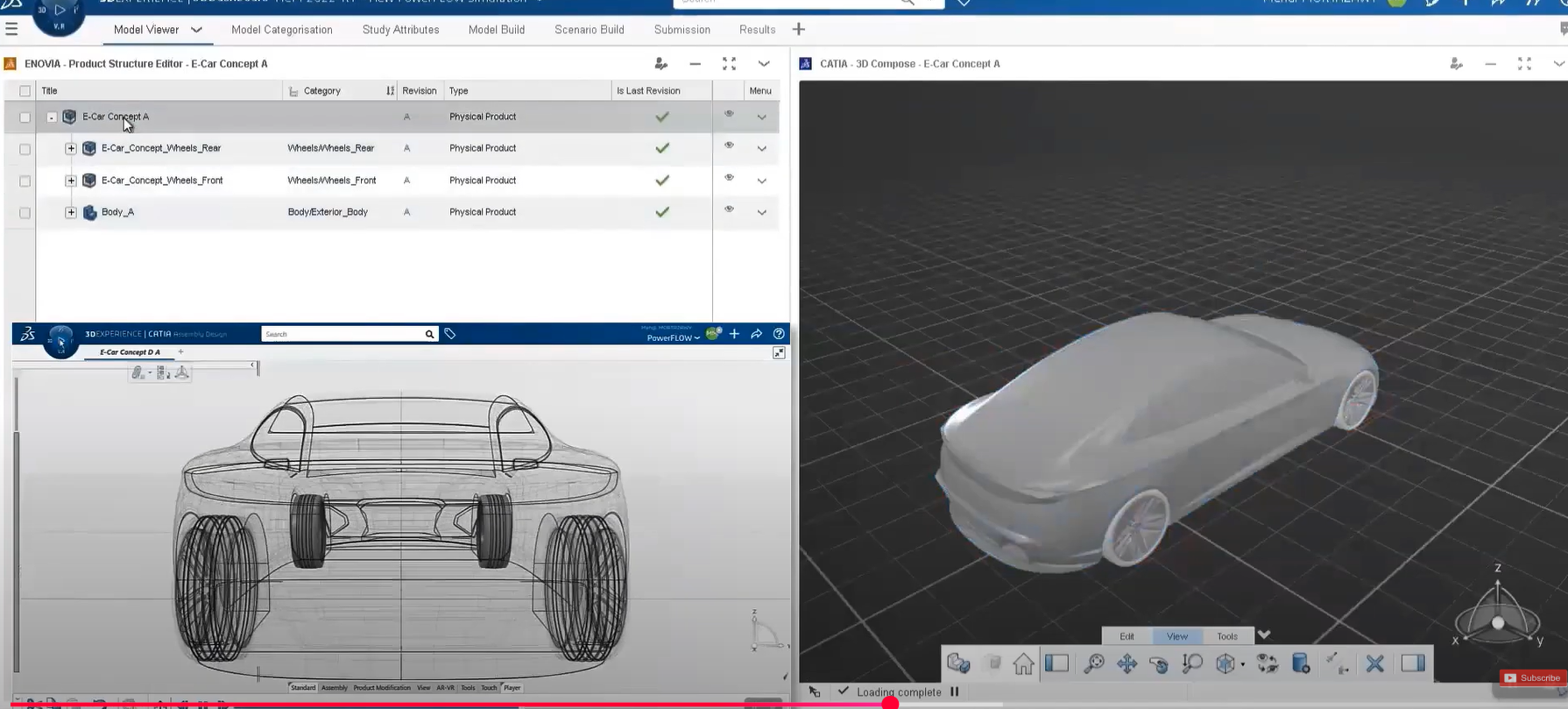

圖3 3D modeling

3. 實時渲染與可視化：VR沉浸式體驗

在設計過程中，實時渲染 功能讓設計師能夠在不同光照條件下查看設計效果，甚至可以通過 VR 進行沉浸式體驗。設計師可以從多個角度審視模型，評估表面效果，進行“假設分析”（What-if scenarios）。比如，設計師想增加車輛尾翼的侵略性，但不確定是否會影響空氣動力學性能。通過ModSim，設計師可以快速調整模型，重新運行仿真，查看結果。

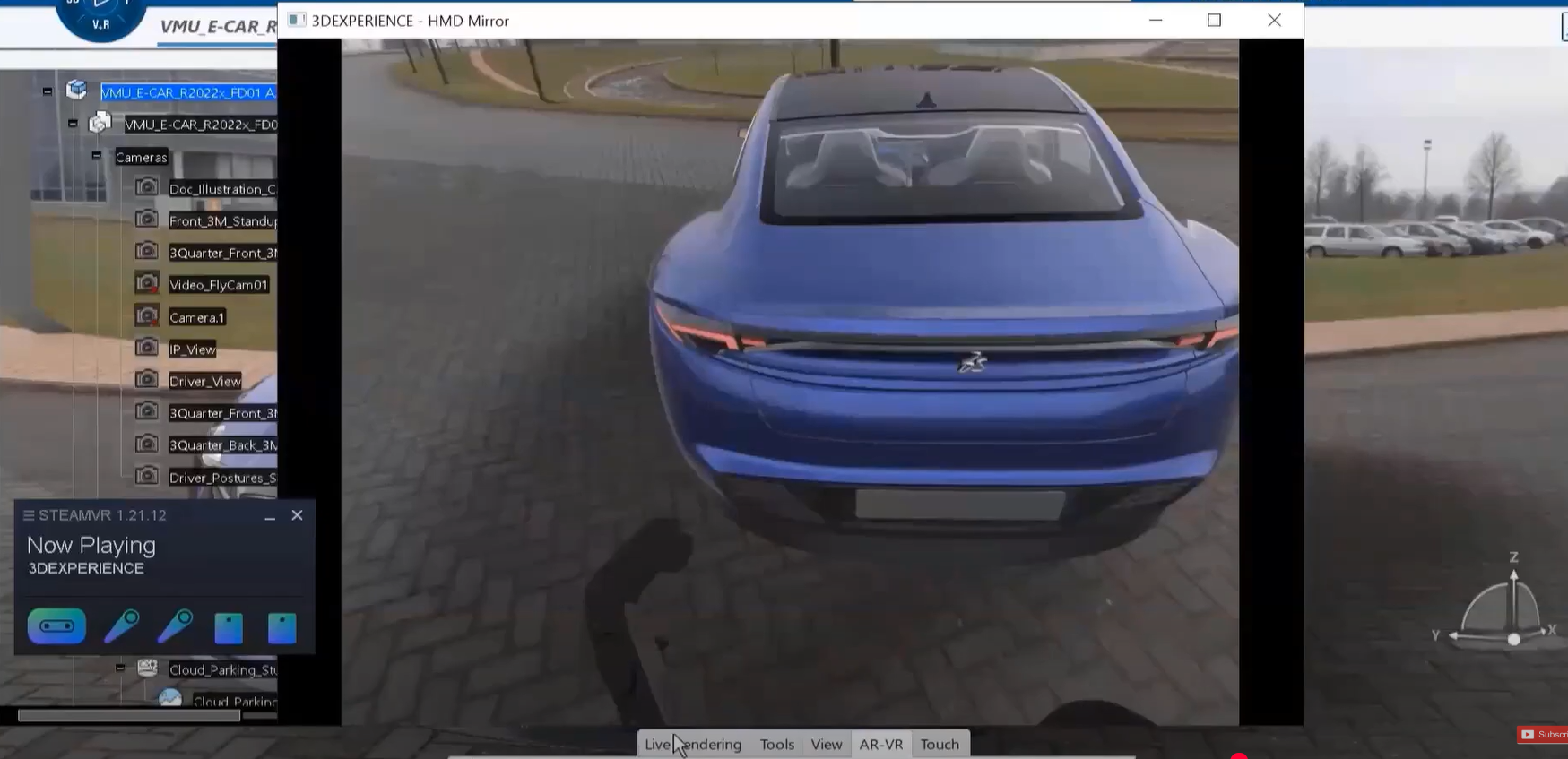

圖4 VR體驗

4. 仿真分析：設計師也能輕松上手

當3D模型完成后，接下來就是仿真分析。在 3D體驗平臺 中，仿真不再是仿真分析師的專屬任務，設計師也可以輕松執行。通過 儀表盤 界面，設計師只需拖放幾何模型，選擇仿真類型（如空氣動力學仿真），調整參數（如姿態或位置），然后運行仿真。平臺會自動進行后處理，并將結果與幾何模型關聯。

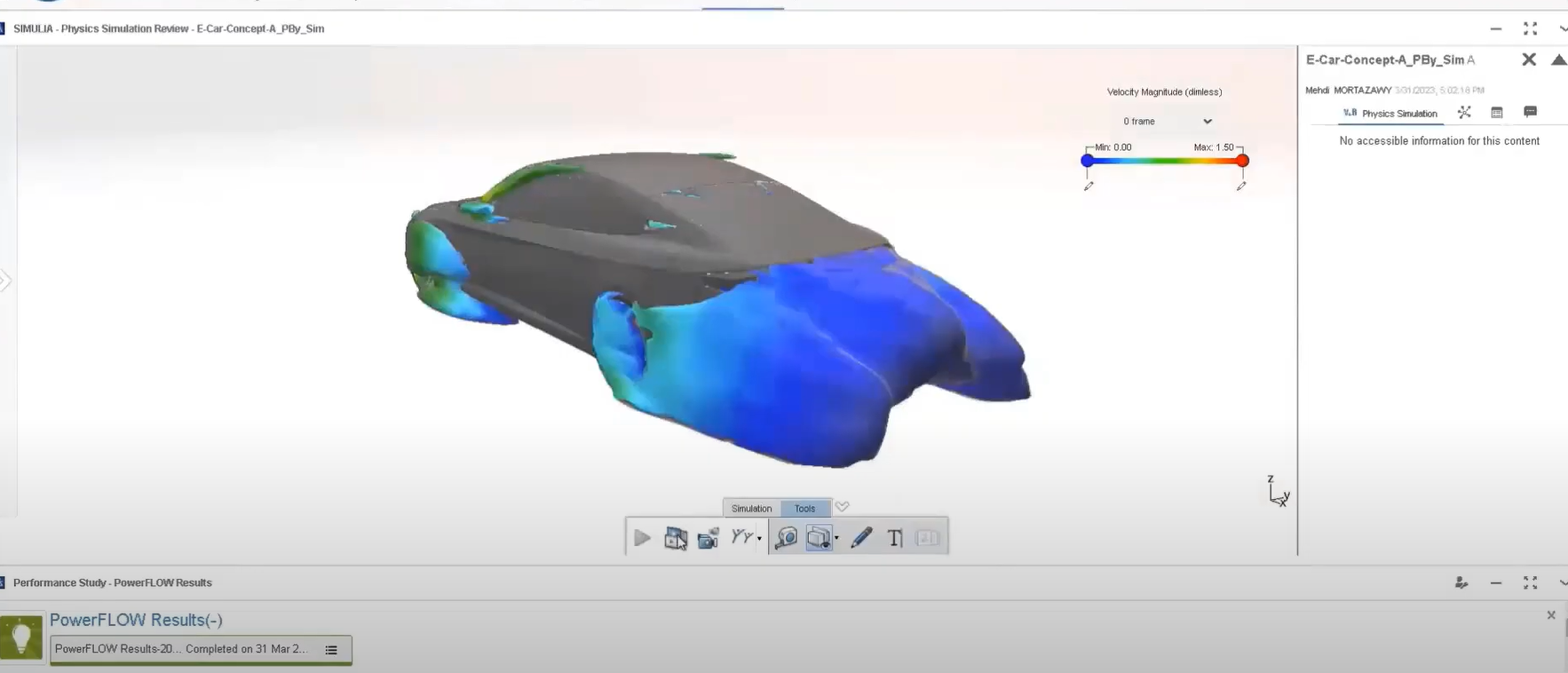

圖5 車輛空氣動力仿真

5. 設計迭代：快速驗證與優化

如果設計師對某個設計變更不確定，比如增加尾翼的侵略性，他們可以保存設計版本，重新運行仿真，查看變更對性能的影響。平臺會自動檢測到設計版本的變化，并提醒用戶更新仿真。設計師只需重新拖放模型，即可快速獲取最新的仿真結果。

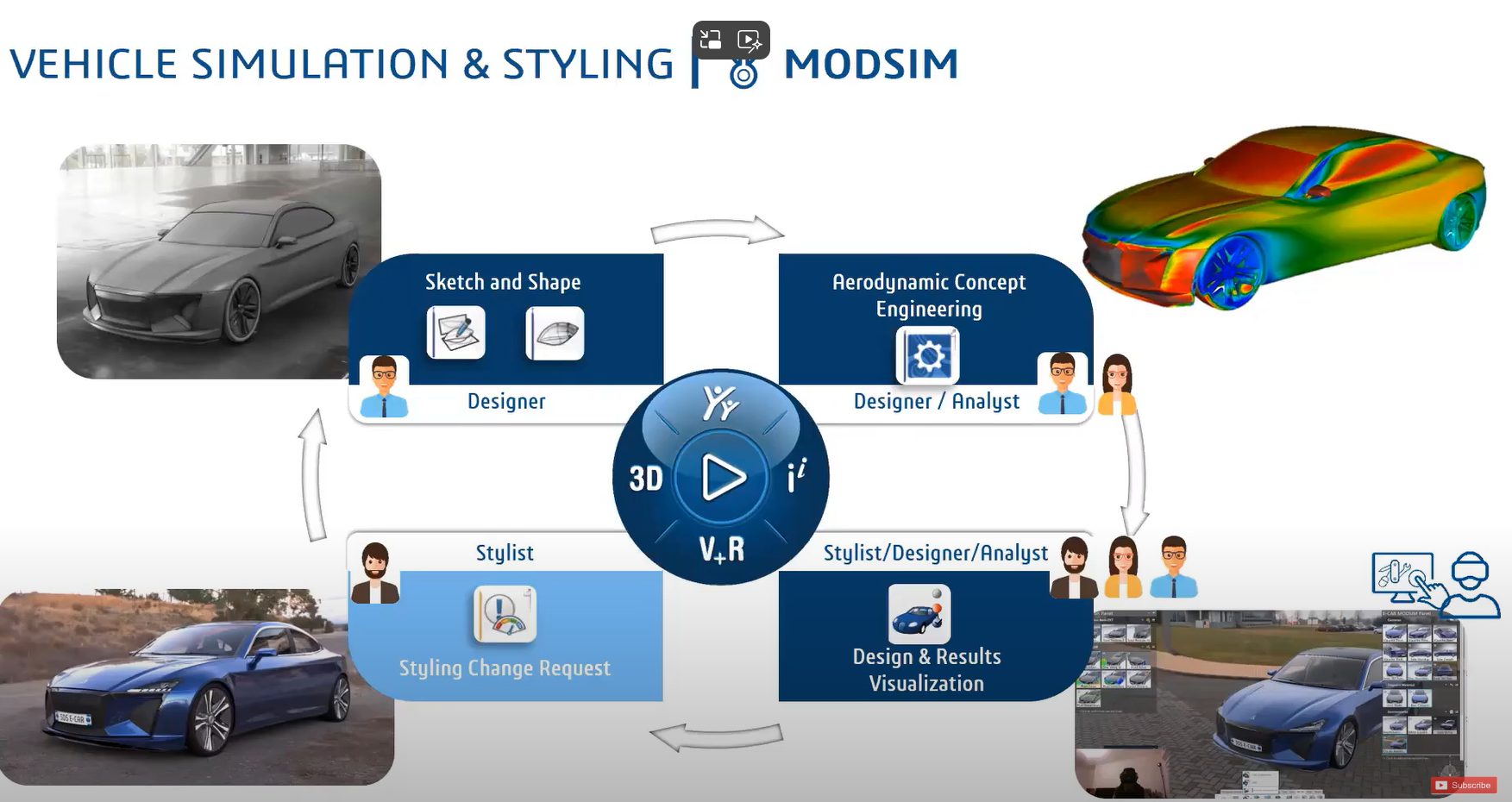

圖6 車輛迭代設計

總結

ModSim 在 3D體驗平臺 中實現了車輛設計、仿真與可視化的無縫集成，極大地提升了工作效率。無論是從2D到3D的建模，還是從掃描數據到數字模型的處理，再到仿真分析與可視化，平臺都為設計師和仿真分析師提供了強大的工具支持。特別是通過 VR 和 實時渲染，設計師能夠更直觀地評估設計效果，進行快速迭代與優化。

凱思軟件基于多年來在MODSIM的最佳實踐，具備精湛的實施落地優勢：其一，凱思軟件深度融合行業Know-How，針對高復雜結構分析領域提供定制化建模與仿真方案，精準匹配多物理場耦合及非線性分析需求；其二，凱思軟件自主研發自動化腳本與智能優化工具，顯著提升仿真效率，助力企業研發周期；其三，凱思軟件全流程伴隨式服務體系，從模型搭建、算法調優到結果解讀，由資深CAE專家團隊提供本地化深度支持，確保復雜工程問題的高效閉環解決，有效降低客戶技術轉化門檻。
