引言

隨著工業設備向數字化和智能化快速發展，電磁兼容性（EMC）設計變得日益重要。EMC 是指設備在其電磁環境中正常工作，同時不對其他設備產生電磁干擾（EMI）的能力。在當今的工業環境中，電子系統的密集部署增加了干擾的風險，使得 EMC 設計成為產品開發中不可或缺的一部分。CST Studio Suite 作為一款強大的電磁場仿真工具，在 EMC 設計中發揮著關鍵作用。它可以幫助工程師在設計階段早期預測和解決 EMC 問題，提高效率和產品質量。

CST Studio Suite 概述

軟件介紹

CST Studio Suite 是一款全面的三維電磁場仿真軟件，廣泛用于分析全頻譜電磁問題——從低頻到高頻，從靜態場到動態場。它集成了各種模塊，涵蓋了全方位的電磁仿真，支持電磁組件和系統的設計、分析和優化。

核心功能模塊

CST Studio Suite 提供了一系列核心功能模塊，以滿足不同的電磁仿真需求：

· 高頻仿真： 用于天線設計、微波設備分析，并利用時域/頻域求解器（FIT、FEM）。

· 低頻仿真： 用于電機、變壓器以及 PCB 上的 EMC 干擾分析。

· 多物理場耦合： 支持電磁-熱耦合、結構-電磁耦合分析。

· 系統級協同設計： 集成 Altium 和 Cadence 等 EDA 工具；支持 5G、物聯網。

· 高級模塊： 包括粒子仿真（PIC）、生物電磁建模。

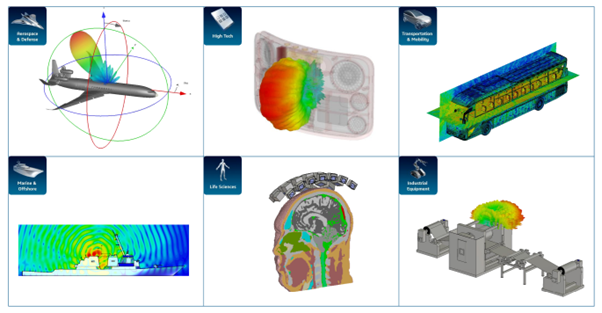

圖 1：CST Studio Suite 功能概述

CST 在 EMC 分析中的優勢

CST Studio Suite 在 EMC 分析方面具有多項優勢：

· 高效的大規模仿真： 通過使用帶 GPU/MPI 加速的時域求解器實現。

· 集成電路與場分析： 支持雙向耦合，用于全面的 EMI/ESD 仿真。

· 電磁場可視化： CST 提供強大的電磁場可視化工具，有助于診斷和理解噪聲源。

· 線束分析： 該軟件可以精確建模和分析線束，這是常見的 EMC 問題源。

· CAD 兼容性： CST 支持各種 CAD 格式，便于從不同平臺無縫導入設計。

· 人體模型： 對于醫療電子應用，CST 包含用于生物 EMC 分析的人體模型。

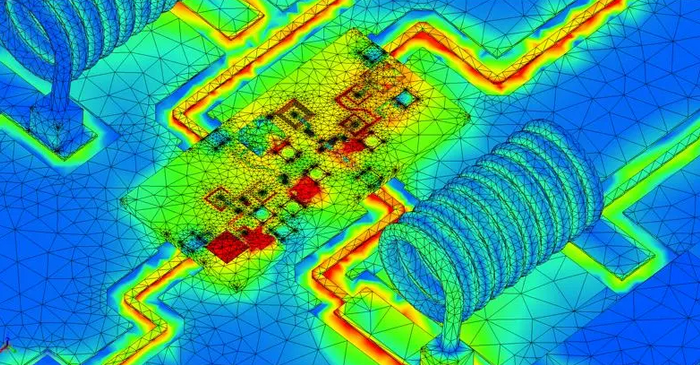

圖 2：CST 中的 EMC 可視化工具

CST 在 EMC 設計中的應用

輻射和傳導干擾分析

CST 可以對輻射和傳導干擾進行詳細分析。這包括仿真輻射方向圖和增益，以及分析傳導發射和抗擾度。典型的工作流程包括建模系統、定義材料、設置仿真、運行分析，然后分析結果。

電磁屏蔽設計

CST 是設計和優化電磁屏蔽解決方案（如外殼或涂層）的寶貴工具。它使工程師能夠評估屏蔽設計的有效性。

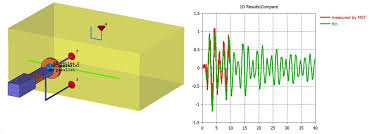

圖 3：電磁屏蔽仿真

耦合和場分布分析

該軟件可以仿真不同元件之間的耦合，例如 PCB 走線和元件。它還可以分析內部電磁場分布。

系統級協同仿真

CST 通過與 PCB 設計工具集成，促進系統級 EMC 優化。它還支持根據各種標準（包括 CISPR 和 FCC）進行分析。

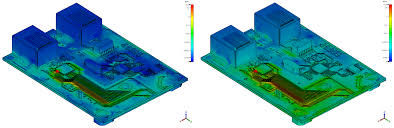

圖 4：復雜系統中 PCB 的 EMC 仿真

使用 CST 進行 EMC 設計的實用技巧

模型構建與簡化

在 CST 中進行有效的建模需要關注關鍵特征，并在可能的情況下利用對稱性和陣列特征。可以在 CST 中直接導入或構建幾何結構，并且應用準確的材料屬性至關重要。

網格劃分策略

選擇合適的網格劃分策略對于獲得準確的仿真結果很重要。六面體網格通常用于低頻應用，而四面體網格適用于具有尖銳邊界的結構。CST 還支持網格的自適應細化。

求解器選擇與設置

求解器的選擇取決于具體的分析。時域求解器適用于寬帶和快速響應分析，而頻域求解器更適合窄帶和諧振分析。FIT 求解器常用于微波設備，而 FEM 求解器適用于復雜幾何結構。

CST 中的優化設計

CST Optimizer 提供了強大的功能來改進 EMC 設計：

· 參數優化： 這允許優化幾何形狀和材料屬性等參數。

· 多目標優化： 工程師可以同時優化多個目標，如 S 參數、增益和效率。

· 仿真模式： 優化器支持直接仿真和基于模板的后處理。

· 自定義優化設置： 用戶可以定義自定義設置，包括算法、收斂標準和迭代次數。

圖 5：CST 中的多參數優化界面

案例研究

文章介紹了幾個案例研究，展示了 CST 在 EMC 設計中的應用：

1.電機控制器 EMC 仿真：本研究涉及使用 SVPWM 波形生成和簡化的零序注入方法來提高母線電壓利用率。

2.電動汽車 EMC 仿真：本案例強調了線束建模對于電動汽車 EMI/EMS 的重要性，并包括結合軸承模型和電容端口放置的三維軸電壓仿真。

3.電機堵轉 EMC 仿真：本研究分析了電機堵轉（零速）條件下的飽和效應，并根據 GBT 18488.2:2015 評估了非正弦電流和 EMC 性能。

4.電磁屏蔽窗網格設計：本案例涉及在硅基板上設計金屬網格，以優化紅外透射率和 EMI 屏蔽效能，使用 CST 優化網格周期和線寬。

結論與展望

CST 在 EMC 設計中的價值

CST Studio Suite 通過實現早期問題檢測、提供寬帶和全頻譜仿真功能、支持多物理場耦合、提供強大的優化工具以及輔助符合標準，在 EMC 設計中提供了重要的價值。

未來方向

該領域的未來發展方向包括集成人工智能以實現智能仿真和設計、更復雜的多物理場耦合、增加對云和 HPC 加速的使用，以及更好地與數字化設計工作流程集成。
