在信息革命的浪潮下，電子系統正變得愈發復雜，多功能組件尺寸不斷縮小，電路、封裝和系統層面的復雜性顯著提升。隨著集成電路速度的提高、數據速率的加快以及配置密度的增加，電源完整性、信號完整性和電磁兼容性/干擾（EMC/EMI）相關問題愈發突出。同時，電磁頻譜的日益擁擠，進一步凸顯了仿真這些復雜條件的必要性。例如，在現代戰場這種高度復雜的電磁環境下，準確仿真系統性能已成為國防和航空航天工程的關鍵所在。

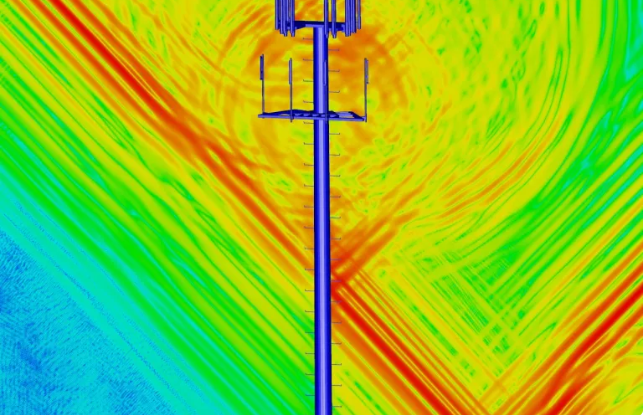

作為國內領先的電磁仿真解決方案提供商，凱思軟件工程公司憑借其深厚的技術實力和豐富的行業經驗，為用戶提供了強大的仿真支持。凱思軟件深度整合了CST Studio Suite這一領先的高性能3D電磁分析軟件包。CST Studio Suite以其集成的設計環境和多樣化的求解器模塊，為工程師和研究人員提供了覆蓋整個頻譜范圍內電磁現象的建模、仿真和分析能力，能夠有效應對復雜電磁環境仿真的多方面挑戰。
凱思軟件不僅引入了國際先進工具，更針對中國用戶的特殊需求，提供定制化開發與技術支持，助力用戶高效應對仿真挑戰。結合凱思軟件在CST Studio Suite的實際應用經驗，本文將深入剖析CST Studio Suite與其他領先電磁仿真軟件包的區別，為用戶解決實際問題提供有力參考。
與 Ansys HFSS 和 Altair Feko 等其他領先電磁仿真軟件包相比，CST Studio Suite 的幾個關鍵差異和優勢顯而易見。CST 通過在一個集成環境中提供一套全面的求解器而脫穎而出，使用戶能夠靈活選擇最適合其特定仿真需求的方法。雖然 HFSS 主要依賴有限元法，但 CST 提供了時域（FIT/TLM）、頻域（FEM）和積分方程（MoM/MLFMM）求解器等多種選擇。一些來源表明，HFSS 可能具有更快的 CPU 代碼，而 CST 在 GPU 加速方面表現更好。在用戶界面和易用性方面，CST 通常被認為比 HFSS 更友好，后者可能需要更多手動配置來完成某些任務。HFSS 傳統上以其在天線設計和高頻仿真中的準確性而聞名。
與 Altair Feko 相比，后者在用于天線放置和大規模散射問題的矩量法方面表現強勁，CST 則強調在寬帶和瞬態分析中表現出色的時域求解器，使其在 EMC/EMI 研究中特別有吸引力。盡管 Feko 的界面專注于天線和 RCS 應用，但 CST 提供了高度可視化的 CAD 集成體驗，這對跨多個學科工作的工程師非常有益。CST 的集成環境（所有求解器都在一個用戶界面中可用）與 Feko 的更為專業化的焦點形成對比。最終，選擇這些軟件包通常取決于具體的應用需求、用戶對軟件的熟悉程度以及可用的計算資源。然而，CST Studio Suite 的多樣性、全面的求解器組合以及用戶友好的界面使其成為應對各種復雜電磁環境仿真任務的有力競爭者。
|
算法 |
主要應用領域 |
優勢 |
局限性 |
典型問題規模 |
|
FEM |
高頻通用、諧振結構、多端口系統、3D 電子器件 |
適用于復雜幾何形狀、自適應網格劃分、對窄帶問題的高準確性、諧振結構的模型降階（MOR） |
對非常大的問題可能計算密集，可能需要仔細設計網格 |
小型到中型 |
|
FDTD/FIT/TLM |
寬帶仿真、瞬態效應、3D 電子器件、EMC/EMI、天線設計 |
高效的寬帶分析、自然處理瞬態現象、PBA 用于準確建模曲面、適用于多種應用 |
對非常精細的網格和長時間仿真可能內存密集，準確性取決于網格分辨率（CFL 條件） |
中型到大型 |
|
MoM/MLFMM |
電大尺寸模型、天線安裝性能、散射分析 |
對具有大量空白空間的大型結構非常高效、精確的表面電流和遠場輻射計算、MLFMM 加速大規模問題 |
對復雜非均勻材料不太適用，復雜幾何形狀的網格劃分可能具有挑戰性 |
大型到超大型 |
|
Asymptotic (SBR) |
超大型結構、天線放置、散射分析 |
對電大尺寸問題非常高效、基于射線追蹤、對大型域的計算成本低 |
對具有復雜近場相互作用或強衍射效應的結構準確性可能受限 |
超大型 |
|
Eigenmode |
濾波器、腔體、超材料、周期性結構、高 Q 值粒子加速腔 |
計算諧振頻率和場模式，用于分析振蕩模式 |
主要用于封閉或諧振結構，不直接模擬驅動響應 |
小型到中型 |
|
功能 |
CST Studio Suite |
Ansys HFSS |
Altair Feko |
|
求解器 |
FIT、TLM（時域）、FEM（頻域）、MoM/MLFMM（積分方程）、SBR（漸近）、特征模、多物理場、粒子求解器 |
主要為 FEM（頻域）、瞬態求解器（時域）、積分方程求解器、特征模求解器 |
主要為 MoM，還包括 FEM、FDTD、漸近求解器 |
|
優勢 |
多種求解器集成于一個環境，用戶友好界面，在瞬態和寬帶分析中表現出色，某些情況下 GPU 加速優秀，出色的 CAD 集成，全面的多物理場能力 |
高準確性，尤其在天線設計和高頻組件中，與 Ansys Workbench 的強集成，便于多物理場耦合 |
在 MoM 中表現強勁，適用于天線放置和大規模散射問題，對電大尺寸問題高效，良好的混合求解器能力 |
|
局限性 |
選項過多可能令人困惑，某些求解器在特定應用中可能不如其他工具專業 |
學習曲線較陡，許可復雜且成本高，對非常大或復雜幾何形狀的仿真時間可能較長 |
界面可能對所有用戶不夠直觀，腳本生態系統不如 HFSS 成熟，性能可能需要手動優化 |
|
用戶界面 |
高度可視化，面向工作流程的帶狀 GUI，CAD 集成 |
作為 Ansys Workbench 的一部分，結構化工作流程，對新用戶可能顯得僵硬 |
更專注于天線和 RCS 應用的簡化界面 |
|
典型應用 |
天線、微波組件、EMC/EMI、信號完整性、低頻器件、粒子動力學、多物理場 |
天線設計、微波電路、信號完整性、EMC/EMI、雷達截面 |
天線設計和放置、雷達截面、EMC/EMI、大規模散射、無線通信 |
綜上所述，CST Studio Suite 是一款強大且功能多樣的電磁仿真工具，能夠以高精度和高效率模擬復雜的電磁環境。它配備了全面的求解器組合，涵蓋時域、頻域，以及專門針對電大尺寸結構和多尺度問題的先進技術，為工程師和研究人員提供了應對各種復雜挑戰的強大支持。
軟件的建模能力極為出色，其參數化 CAD 界面、PBA 技術和廣泛的材料庫，確保了復雜幾何形狀和多樣化材料屬性的高保真度表示。通過戰略性地選擇合適的求解器、充分利用高性能計算資源以及采用混合求解器任務，用戶能夠高效地解決大規模和多尺度的仿真問題。此外，CST 的高級網格劃分技術和專門的高頻求解器，使得高頻效應的準確分析成為可能。集成的優化工具則允許用戶系統化地探索設計并提升性能。眾多行業內的案例研究和應用實例充分證明了 CST Studio Suite 在現實場景中的卓越有效性。持續的技術進步以及與 3DEXPERIENCE 平臺的深度集成，進一步鞏固了 CST 在電磁環境仿真領域的領先地位，為電磁系統的設計、性能和可靠性提升做出了重要貢獻。
作為 CST Studio Suite 在中國區的戰略合作伙伴，廣州市凱思軟件工程有限公司憑借其技術增值和本地化服務，幫助用戶精準攻克“卡脖子”難題。無論是在合規性適配、性能優化，還是跨學科協同方面，凱思軟件都能提供“軟件 + 咨詢 + 定制”的一站式解決方案，助力中國企業在復雜電磁環境仿真領域搶占技術制高點，推動行業技術進步與發展。
