Abaqus中的彈簧單元是一種特殊功能單元，主要用于模擬結構中的彈性連接或約束。? Abaqus提供了三種主要的彈簧單元類型：SPRING1、SPRING2和SPRINGA。

Abaqus彈簧單元通過力-位移或力矩-轉角的耦合關系，實現了對物理彈簧及理想化軸向/扭轉構件的精確模擬。其支持線性與非線性行為、溫度/場變量依賴性，并兼容小位移與大位移分析，成為機械系統建模的核心工具。

目錄

1. Abaqus 彈簧單元概述
1.1 應用場景

2. 彈簧單元的行為特性

3. Abaqus 彈簧單元類型

4. 自由度配置規則

5. 壓縮與拉伸不同剛度的實現方法

6. 結論

1. Abaqus 彈簧單元概述

彈簧單元通過連接兩個節點建立力-位移或力矩-轉角關系，剛度/柔度由用戶定義。該單元可表征實際彈簧行為，或作為簡化模型模擬復雜連接。

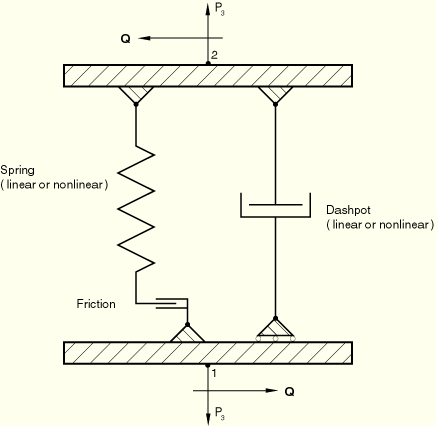

圖1彈簧阻尼器系統

1.1 應用場景

· 物理彈簧建模
懸架系統、減震器等機械部件。

· 結構阻尼器模擬
通過阻尼效應實現能耗分析。

· 剛體運動約束
抑制裝配體分析中的自由剛體位移。

· 頻率相關分析
模擬動態載荷下的頻變特性（如隔振裝置）。

· 簡化構件模擬
近似桿件軸向變形或梁扭轉變形。

· 跨單元連接
作為殼單元與梁單元等異類單元的連接媒介。

2. 彈簧單元的行為特性

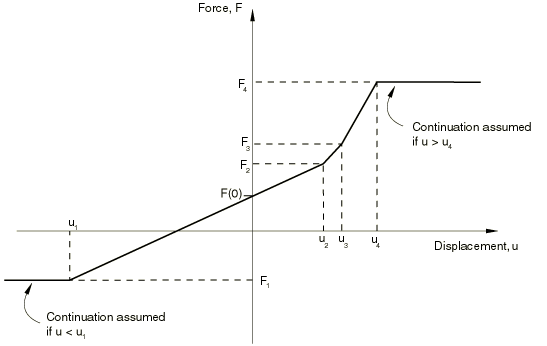

圖2非線性彈簧

3. Abaqus 彈簧單元類型

4. 自由度配置規則

· SPRING1：1個平動自由度（局部坐標系軸向）

· SPRING2：2個平動自由度（平面內X/Y方向）

· SPRINGA：可自定義平動/轉動自由度組合
注意：需確保連接節點已激活對應自由度。

5. 壓縮與拉伸不同剛度的實現方法

通過修改輸入文件（*.inp）定義非線性彈簧特性，步驟如下：

Step 1. 模型準備

PYTHON

*Element, type=SPRINGA, elset=Spring-1

1, 10, 20 # 單元號, 節點1, 節點2

Step 2. 定義非線性剛度

PYTHON

*Spring, elset=Spring-1, nonlinear

Force, Displacement # 力-位移數據對

0.0, 0.0 # 原點

-200.0, -1.0 # 壓縮段：剛度200N/m

100.0, 1.0 # 拉伸段：剛度100N/m

參數說明：

· 壓縮剛度 K_c = |ΔF/Δx| = |-200/(-1)| = 200 N/m

· 拉伸剛度 K_t = 100/1 = 100 N/m

注意事項：

· 修改前需備份原始inp文件

· 非線性分析需啟用Nlgeom選項

· 建議通過*Plot命令驗證力-位移曲線

6. 結論

Abaqus彈簧單元憑借其多維建模能力與非線性定義功能，可精準表征復雜機械系統的彈簧特性。通過合理選擇單元類型（SPRING1/2/A）與剛度定義方式，工程師能夠：

· 實現拉壓不對稱剛度模擬

· 耦合溫度/頻率等環境參數

· 構建跨尺度連接模型
該工具為車輛懸架優化、精密儀器隔振設計等工程問題提供了高效解決方案。
